products製品情報

あらゆる液体と気体の混合技術

ポリウレタン以外の液体と気体の混合、計量、注入装置

弊社では、ポリウレタンの混合技術を応用し、あらゆる液体と気体を混合する技術をご提案いたします。

溶解度の低い気体や液体をダイナミックミキサーやスタティックミキサーを使用することにより、より確実に混合いたします。

食品や薬品等あらゆる分野の液体や気体の混合、計量、注入等についてご相談下さい。

【混合方法】
完全な混合を得るためのスタティックミキサーやダイナミックミキサーの説明

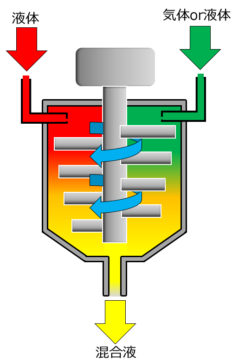

■ダイナミックミキサー(回転式ミキサー・パワーミキサー)

ミキシングローター(撹拌羽根)が備えられたチャンバー(容器)に液体や気体を供給し、回転するミキシングローターにより、強制的に液体と気体を攪拌混合させる方法です。 液体と気体の圧力やミキサーの回転数を調整させる事により、効率の良い混合状態を導き出します。

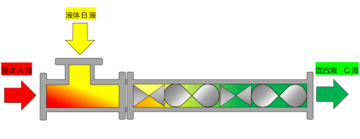

スタティックミキサー

「スタティックミキサー」は、専用動力を使わず、分割・転換・反転の作用により流体を効果的に混合させる方法です。 管内に、左右ねじりの螺旋状のエレメントを交互に並べ、供給される液体を分割と転換、再合流を繰り返しながら、均一に混合させます。



【供給方法】
スタティックミキサーやダイナミックミキサーに供給するポンプの説明

ギヤポンプ(歯車ポンプ)

2枚の歯車をかみ合わせて、歯車が開くときに吸い込み、閉じるときに吐出するポンプです。 メーカーによって、さまざまな形状の歯車があります。 歯車とケーシングにはクリアランスがあり、粘度のある液体を供給するのに適しています。

プランジャーポンプ

プランジャーポンプは、ロッド状のピストンを往復運動させ、そのピストンのストロークによって液体を供給する容積式のポンプです。 このポンプタイプは構造上の特長から高圧で液体を供給する事ができ、水のような低粘度の液体でも定量性を確保でき、吐出量の変更も容易に行う事が出来ます。

ダイヤフラムポンプ

ダイヤフラム(膜)が2つの弁で構成されているポンプです。 ダイヤフラムを上下または左右に動作させ、膜内の容積を変化させることにより吸入と吐出を同時に行います。 最大の特長はシールレスである為、液漏れが少なく、原料や薬品等の供給に多く使用されます。



液体貯蔵タンク

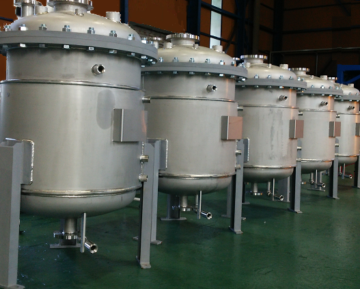

■ステンレス製液体タンク

耐久性の高いステンレスタンクは錆びにくく、工場の生産ラインやラボ設備、液体の貯蔵等、様々な用途で使用されております。

弊社では、お客様のニーズに沿ったタンクをオーダーメイドで製作させて頂きます。

  • 加圧タンク(0.1MPa以上1.0MPa未満)
  • 攪拌機付
  • 温調用ダブルジャケット付(温調媒体:水or油等)
