気体・液体混合装置

気体・液体混合装置

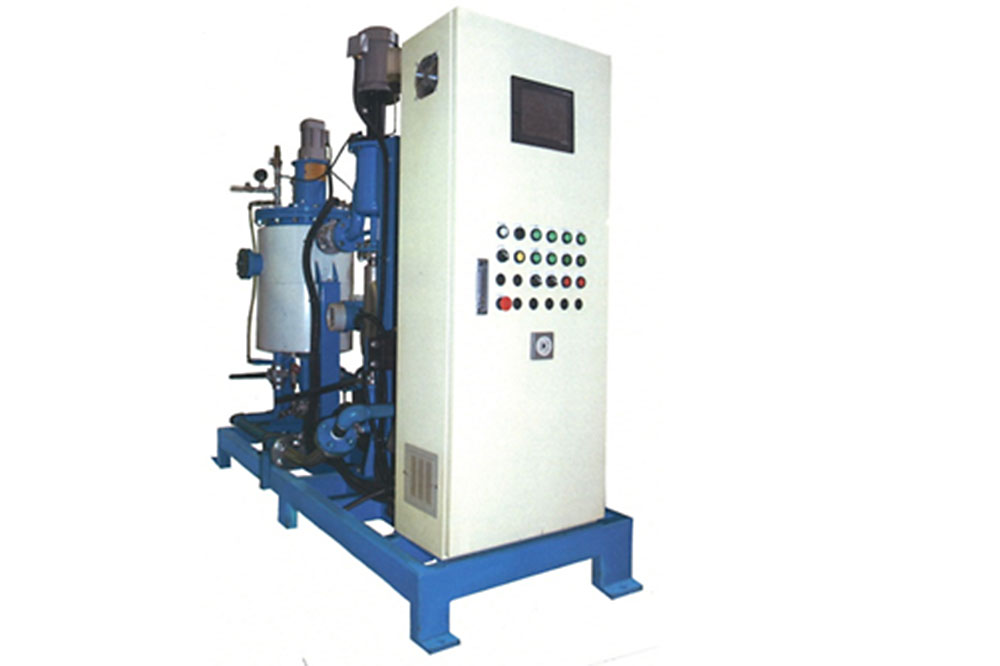

エアーローディング装置

エアーとポリオールとの定量混合装置。
エアーを微細にポリオールの液中に混入させる装置です。 ウレタン発泡を行うと、エアーが気体に変わり、混合液はエアーによって流動性が良くなります。又、セルのファイン化にも役立ち、均一なフォームを形成する事が出来ます。

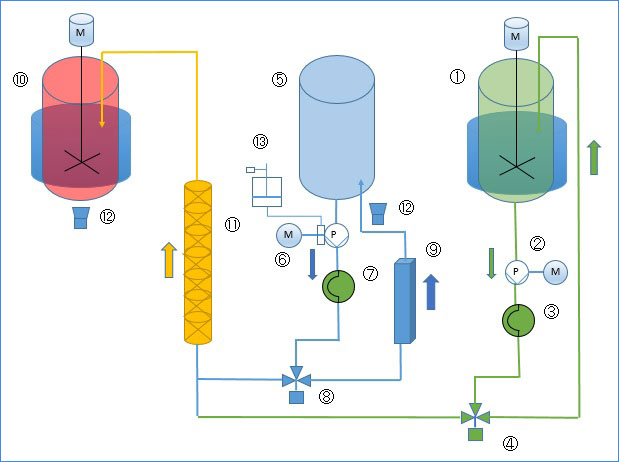

ペンタンポリオール混合装置

消防法規に合わせた完全な安全対策と機器仕様のもとで、ペンタンとポリオールを高精度に連続比例計量・混合出来る装置です。ペンタンが混合された液体は、ストックタンクへ自動供給されます。 各機器は、耐圧防爆仕様となります。

構成

  • ベースポリオール
    ①タンク
    ②循環ポンプ
    ③流量計
    ④循環切り替3方弁
  • ペンタン
    ⑤タンク
    ⑥循環ポンプ
    ⑦流量計
    ⑧循環切り替3方弁
    ⑨熱交換器
  • プレミックスポリオール
    ⑩タンク
    ⑪スタティックミキサー
  • 安全装置
    ⑫ガスセンサー
    ⑬リークセンサー

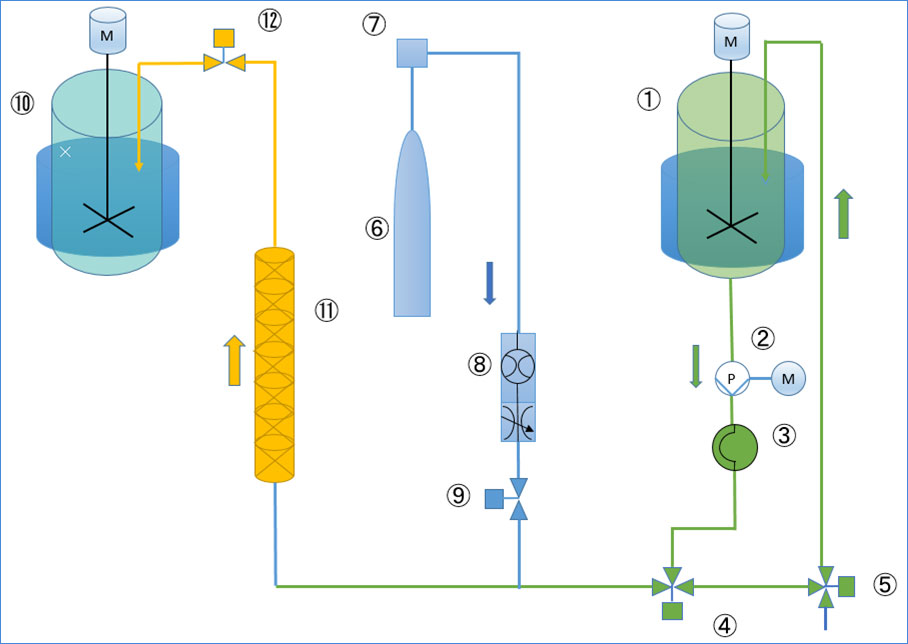

CO2ポリウレタン混合装置

一定量のCO2ガスをポリオールの中に循環用ポンプとスタティックミキサーにて均等混合し、完全に溶け込ます事の出来る装置です。 CO2ガスが混入されたポリオールを、CO2ガスにて加圧された密閉タンク内にストックする事により、溶け込んだCO2ガスを液中に均一保持出来ます。

構成

  • ベースポリオール
    ①タンク
    ②循環ポンプ
    ③流量計
    ④循環切り替3方弁
    ⑤計量3方弁
  • CO2ガス
    ⑥ボンベ(サイフォン管無)
    ⑦減圧弁
    ⑧マスフローコントローラー
    ⑨ストップバルブ
  • プレミックスポリオール
    ⑩タンク
    ⑪スタティックミキサー
    ⑫供給バルブ
