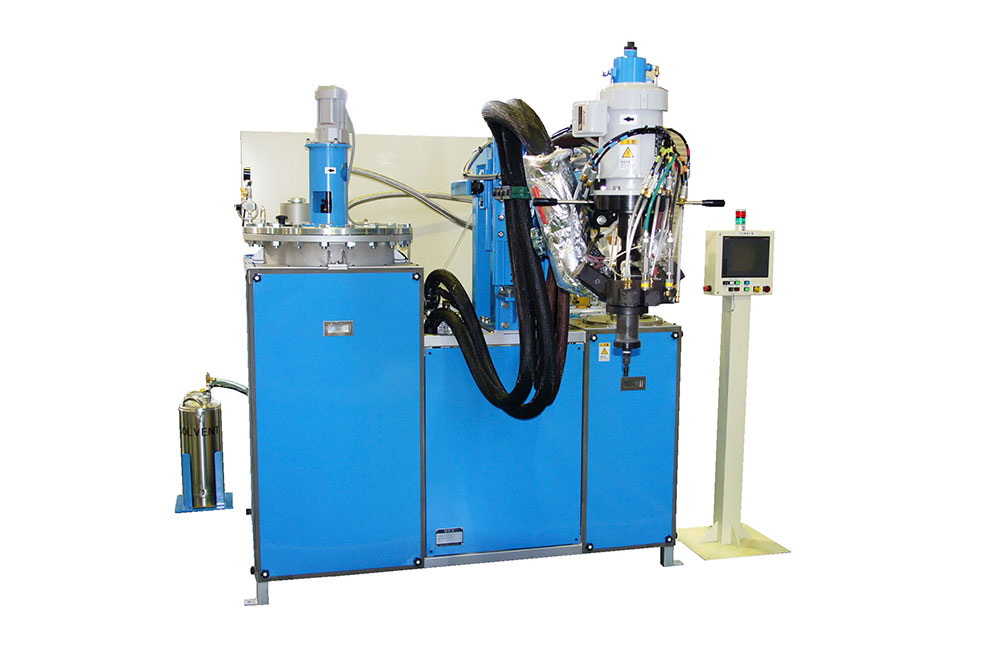

MEG-EL型 エラストマー注型機
MEG-EL型 エラストマー注型機は、高精度のメタリングポンプと電動モートル駆動式ミキシングヘッドにより原料を正確に計量・混合する事ができます。 使用可能な成分は2～3成分。 オプションでカラー2色を追加する事が可能です。 ユニットはミキシングヘッドと原料メタリングポンプユニット（オプションとしてカラーメタリングユニット）、原料マシンタンク（オプションとしてカラータンク）、ソルベントタンク及びメタリングユニット用保温ルーム、熱風発生機、真空ポンプユニット、原料循環用電気ヒーター付ホース、メインコントロールパネルが一体フレーム上にコンパクトに構成されています。
MEG-EL型特長
- 粘度差のある原料を正確に計量し、完全に混合します
- 特殊設計のミキサーによりエアー混入がありません
- メタリングユニット部・原料タンク部は、熱風循環加熱方式により原料をスムーズに均一加熱溶解させます
- 連続注入以外に、型毎でのショット注入可能（条件による）
- カラー2色成型可能（オプション3成分式ミキシングヘッド）

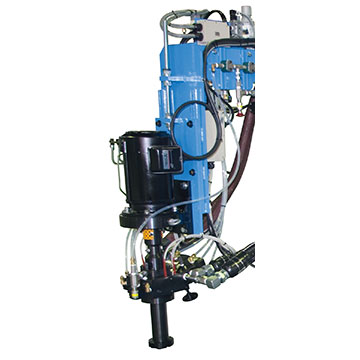

ミキシングヘッド
- コンパクトで簡単に分割出来るメンテナンスが容易な構造
- 正確な吐出精度で、粘度差、配合比差が大きい原料も良好な混合
- ミキシングヘッド内蔵電気ヒーターは4式（1式が故障の場合も、他の3式の稼動で原料を溶解）
- ミキシングローターシャフト部に特殊材シール使用
- オプションとして、3成分用ミキシングヘッド有り （追加第三成分に2色のカラーを使用可能）
MEG-EL型の型式と仕様
| MEG-EL-0.5型 | MEG-EL-2.5型 | ||
|---|---|---|---|
| ミキシングヘッド | オリジナルピンローター | オリジナルピンローター | |
| 独立ノズル方式 | 独立ノズル方式 | ||
| 吐出量 | A原料 | 60～500cc/min | 700～2500cc/min |
| B原料 | 15～50cc/min | 70～250cc/min | |
| 材料粘度 | A原料 | Max3000mPa・s | Max3000mPa・s |
| B原料 | Max20mPa・s | Max20mPa・s | |
| 原料タンク | A原料 | 60-150L（アジテーター付き、 真空加圧容器） |
60-150L（アジテーター付き、 真空加圧容器） |
| B原料 | 20-50L（アジテーター無し、 加圧容器） |
20-50L（アジテーター無し、 加圧容器） |
|
| 原料メタリング ポンプ |
A原料 | 精密ギアポンプ | 精密ギアポンプ |
| B原料 | 精密ギアポンプ | 精密ギアポンプ | |
| 真空ポンプ | A原料 | 200L/min | 200L/min |
| 配管材質 | A原料 | SUS304 | SUS304 |
| B原料 | SUS304 | SUS304 | |
| 原料温度 | A原料 | Max100℃ | Max100℃ |
| B原料 | Max140℃ | Max140℃ | |
| 原料温調方式 | A原料 | 温風循環式 | 温風循環式 |
| B原料 | 温風循環式 | 温風循環式 | |
| 注入プログラム | 10個 | 10個 | |
| ユーティリティ | 電源 | 三相200V 13kw | 三相200V 14kw |
| ドライエアー | 0.5MPa 50L/min | 0.5MPa 50L/min | |
