ナイロン注型機

MEG-NY型ナイロン注型機は、高精度のメタリングポンプユニットで計量した原料を無駆動のスタティックミキサー方式ミキシングヘッドにて混合注型する2成分式低圧注入システムです。本機は、一体フレーム上にメタリングポンプユニット、原料マシンタンクユニット、ミキシングヘッド、熱風発生装置、原料加熱温調ボックス、コントロールパネルがコンパクトにまとめられて設置されております。

製品特長

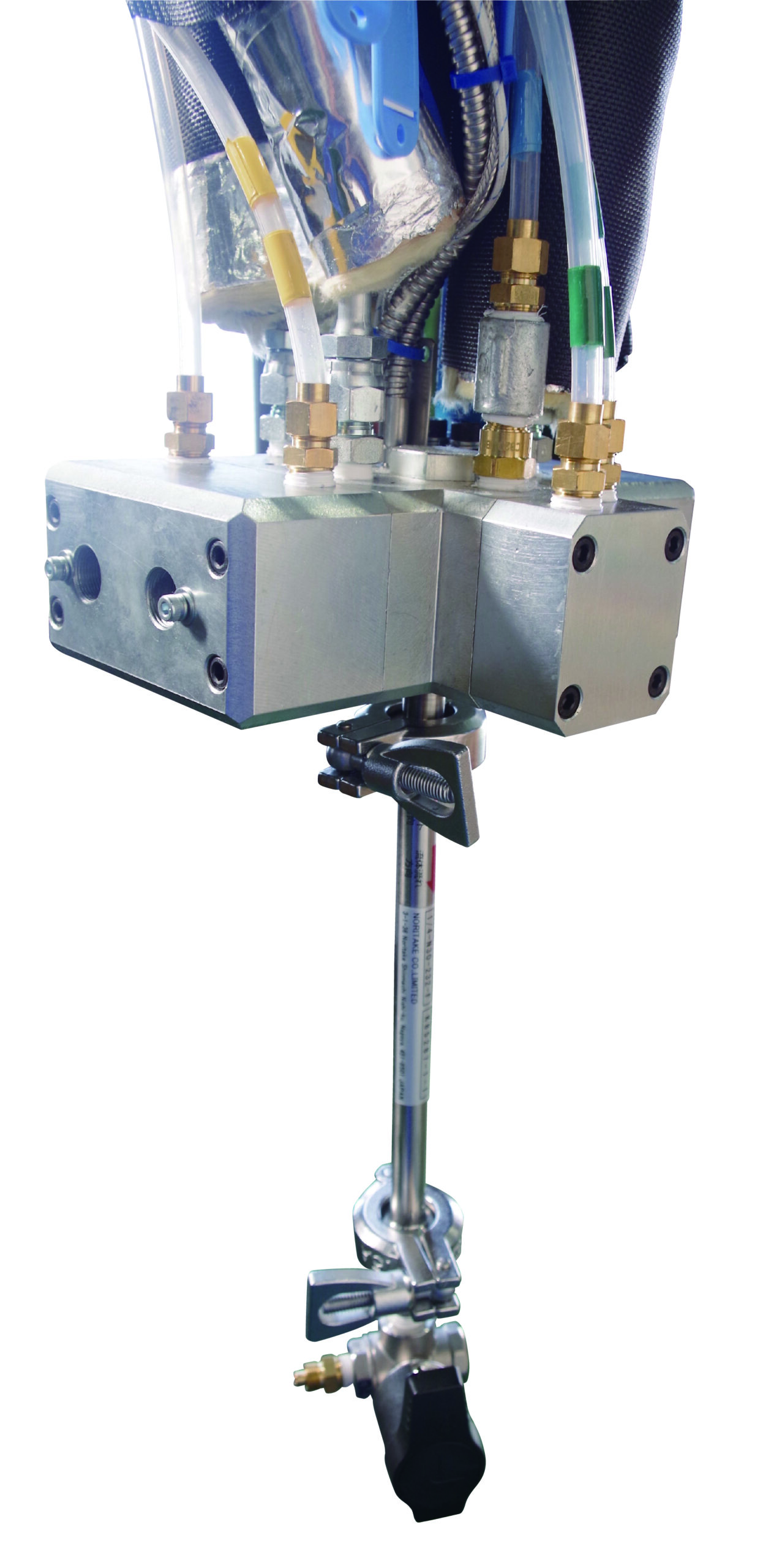

ミキシングヘッドの特長

  • コンパクトでメンテナンスが容易な設計
  • 無駆動式のスタティックミキサーは、原料へのエアーの巻き込みが無く消耗部品が無いので、ランニングコストが少ない
  • 原料の循環圧、吐出圧調整用バルブを内蔵
  • 加熱温調用電気ヒーターを内蔵
  • ミキシングヘッドより原料をダイレクトに計量出来る
  • 原料の高精度吐出量と完全混合による高品質成型

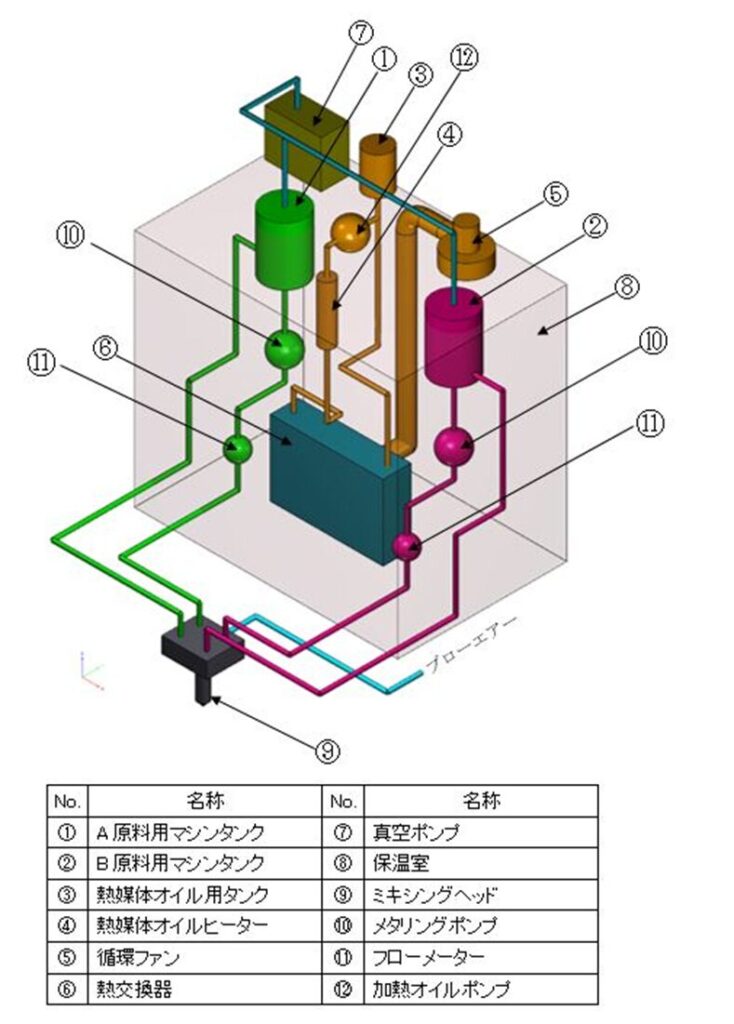

型式図

ナイロン機仕様

スクロールできます
ミキシングへッド循環吐出/スタテックミキサー/洗浄エアーブロータイプ
吐出量 　A成分180～900CC/min
B成分180～900CC/min
A : B配合比100:100
原料タンクA・B成分20L
真空 -0.08Mpa～
加圧 ～0.19MPa
原料メタリングポンプA・B成分精密ギヤポンプ
真空ポンプA・B成分135L/min
配管材質A・B成分SUS304
原料温度A・B成分Max120℃
原料温調方式A・B成分熱媒体オイル温風循環方式
原料温調安定度±1℃
※原料の温度は、熱媒体オイルの温度設定を変更することにより設定します。
