MEG-ACMA-MS型 小吐出量用ポリウレタン高圧注入機〈マイクロショット用〉

MEG-ACMA-MS型小吐出量用ポリウレタン高圧注入機は、小吐出量専用に開発された高機能の注入機です。

従来のウレタン高圧注入機では、高圧によるミキシングヘッドでの小吐出量衝突撹拌及び小吐出量での安定した高圧定量注入が技術的にかなり難しいとされておりました。当社のMEG-ACMA-MS型は、これらの問題を完全に解決し、従来、低圧注入機の分野であった小吐出量注入への使用を可能にしました。

製品特長

MEG-ACMA-MS型小吐出量用ポリウレタン高圧注入機の特長

  • 注入後の溶剤洗浄が不要
  • ミキシングチャンバー内の残液をクリーニングシャフトで外部へ押し出すので、毎回正確な吐出量が得られる
  • ミキシングチャンバー容積が小さく、かつ衝突混合の為、エアー巻き込みが少ない
    ➢極小成型品に最適な機構

用途

シール剤注入、電子部品へのスポット注入等

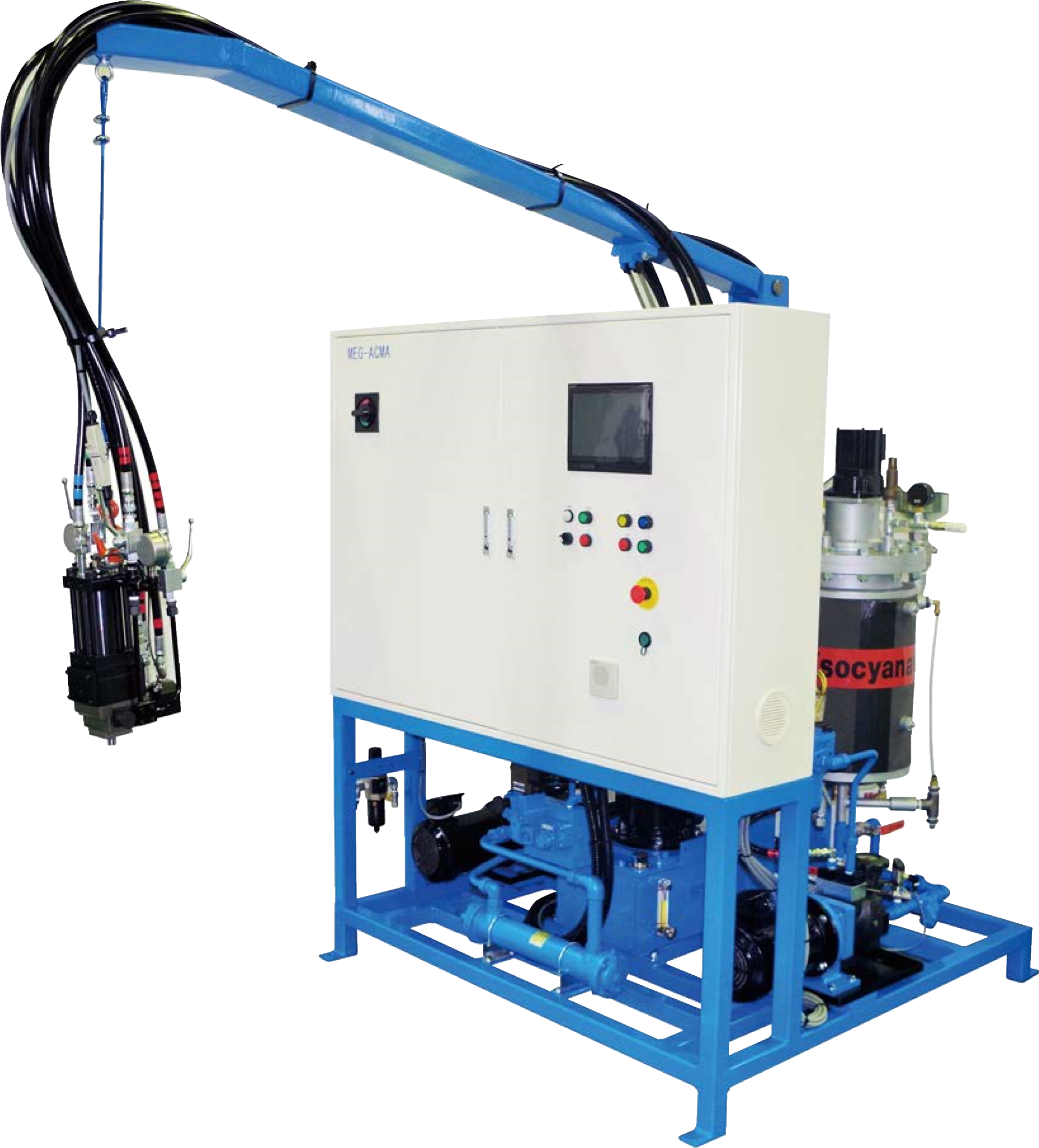

当機は高精度のメタリングポンプと原料タンク及び小吐出量の原料を完全混合出来る小型ミキシングヘッドと常時正確な温度コントロールが出来る原料温調ユニットとコントロールパネルから構成されています

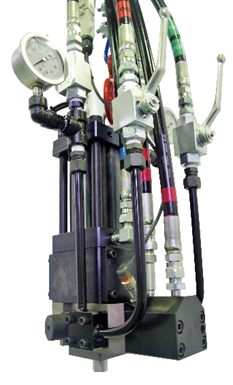

マイクロショット用ミキシングヘッド（MARK-Ⅶ-MA型）

当社が、1977年に開発市販したポリウレタン高圧注入ミキシングヘッド“MARK-Ⅲ型”をベースとして、開発改良を重ねた高機能ミキシングヘッド“MARK-Ⅶ-MAシリーズ”の中の小吐出量タイプ（ミキシングチャンバー6㎜φまたは8㎜φ）です。

型式図

MEG-ACMA-MS型 吐出能力

スクロールできます
型式吐出能力
ポリオールイソシアネート
最小吐出量最大吐出量最小吐出量最大吐出量
MEG-ACMA-MS-63cc/sec50cc/sec3cc/sec50cc/sec
MEG-ACMA-MS-812cc/sec150cc/sec12cc/sec150cc/sec
