MEG-ACMA-R型ポリウレタン高圧注入機

MEG-ACMA型ポリウレタン高圧注入機は、当社が1977年に開発市販以来今日まで、国内・海外の自動車、冷蔵庫、建材、断熱材の大手ユーザー様の生産ラインに幅広く使用され好評を得ております。2025年に、更に機能UPした次世代型注入機としてMEG-ACMA-R型をリリースしました。長年に渡り技術改良を積み重ねて参りましたMEG-ACMA型の高い性能は、ユーザー様の満足度を大きく満たす事を確信致しております。

ストロングポイント

MEG-ACMA-R型の8大ストロングポイント

製品について

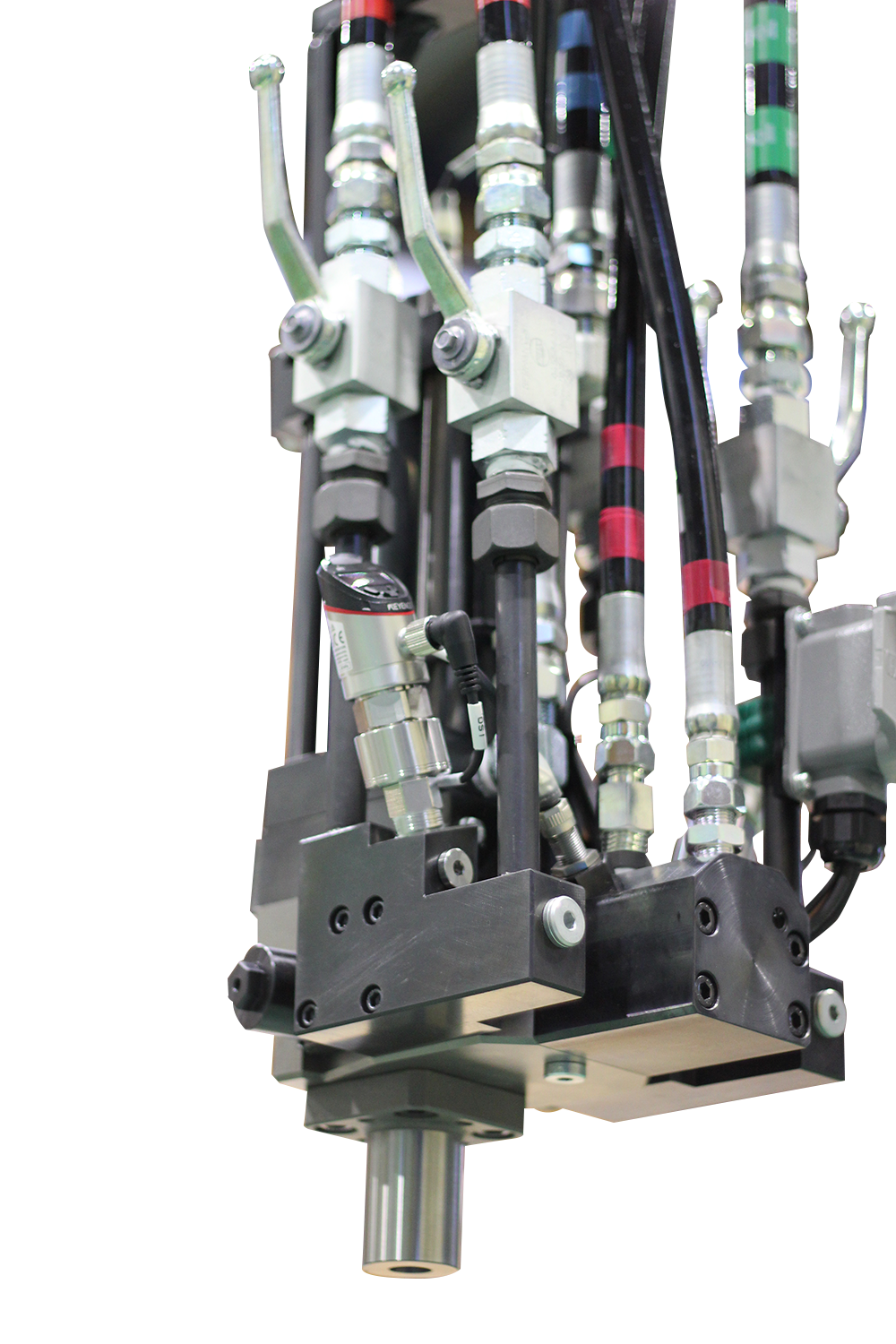

MEG-ACMA-R型ポリウレタン高圧注入機の心臓部 “ミキシングヘッドMark-Ⅶ-MA型”

1977年に開発された初代MarkⅢから培った豊富なノウハウを基に、さらなる技術改良を重ねて誕生したのが“MARK-Ⅶ-MA型”ミキシングヘッドシリーズです。当社が誇るこの高性能ミキシングヘッドは、耐久性・吐出精度が向上し、さまざまな製品において最適な注入が可能です。豊富なラインナップとカスタマイズ対応により、広範囲のポリウレタン成型分野に適合出来る機能を有しております。

製品特長

ミキシングヘッドMARK-Ⅶ MA型の特長

• ミキシングヘッドから直接、各原料の計量が可能（又はコントロールパネル上に注入量を設定するのみで、自動計量注入可）
• 注入時に原料へのエアー巻き込みが少ない
• 初流、後流の攪拌性が良好
• 吐出量の増減に関わらず、吐出圧力を一定に保つコンスタントバランスプレッシャーノズルを搭載（オプション）
• 特殊鋼及び、特殊表面処理により、優れた耐久性を実現
• 特殊シールシステムにより、ミキシングヘッド内での原料同士の逆流を防止
• DOP循環装置取付けにより、クリーニングシャフト、吐出ピストンの原料による固着を防止
• 最小吐出秒数は 0.1秒
• 小吐出量から大吐出量まで適応する各サイズのミキシングヘッドをラインナップ
• 簡単に分解出来るため、メンテナンスが容易
• 小型軽量でコンパクトサイズのため、取りまわしが容易
• 無段変速エアーレギュレーターを搭載し、外部からの信号で吐出圧力調整が可能(オプション)
• ミキシングヘッド配管ブロックに温度センサーを搭載し、吐出原料温度の監視が可能(オプション)

原料フローシート・寸法図

MEG-ACMA-R型 原料フローシート

型式図

MEG-ACMA-R型の型式と仕様

型式	ポリオール：イソシアネート100：100			ポリオール：イソシアネート 100：50
	最小吐出量 ℓ / Min	最大吐出量 ℓ/ Min	使用電力（kw） 3相200V	最小吐出量 ℓ / Min	最大吐出量 ℓ/ Min	使用電力（kw） 3相200V
MEG-ACMA-R 15	3ℓ/Min	15ℓ/Min	15.8Kw	2ℓ/Min	10ℓ/Min	14Kw
MEG-ACMA-R 30	6ℓ/Min	30ℓ/Min	23.3Kw	4ℓ/Min	22ℓ/Min	20Kw
MEG-ACMA-R 90	18ℓ/Min	90ℓ/Min	38.3Kw	12ℓ/Min	60ℓ/Min	30.8Kw
MEG-ACMA-R 180	36ℓ/Min	180ℓ/Min	71.8Kw	27ℓ/Min	135ℓ/Min	56.8Kw

メタリングポンプ駆動モーターは、インバーター付です。上記電力には、原料温度調節ユニットの使用電力は含まれておりません。
許容粘度はMax2,000mPa･sです。
