MEG-NE型ポリウレタン低圧注入機
MEG-NE型は、1970年に開発・市販されたMEG-E型ポリウレタン低圧注入機をベースにリニューアルされた低圧注入機です。長年にわたるMEG-E型の蓄積された技術ノウハウと高パフォーマンスを受け継いだ高攪拌・高性能の低圧注入機です。
ポリウレタンの2液混合方式は、原料処方や生産製品によって「電動モーター駆動式ミキシングローター方式」と「無駆動エアーミキシング方式」の2種類のミキシングヘッドから選択する事ができます。

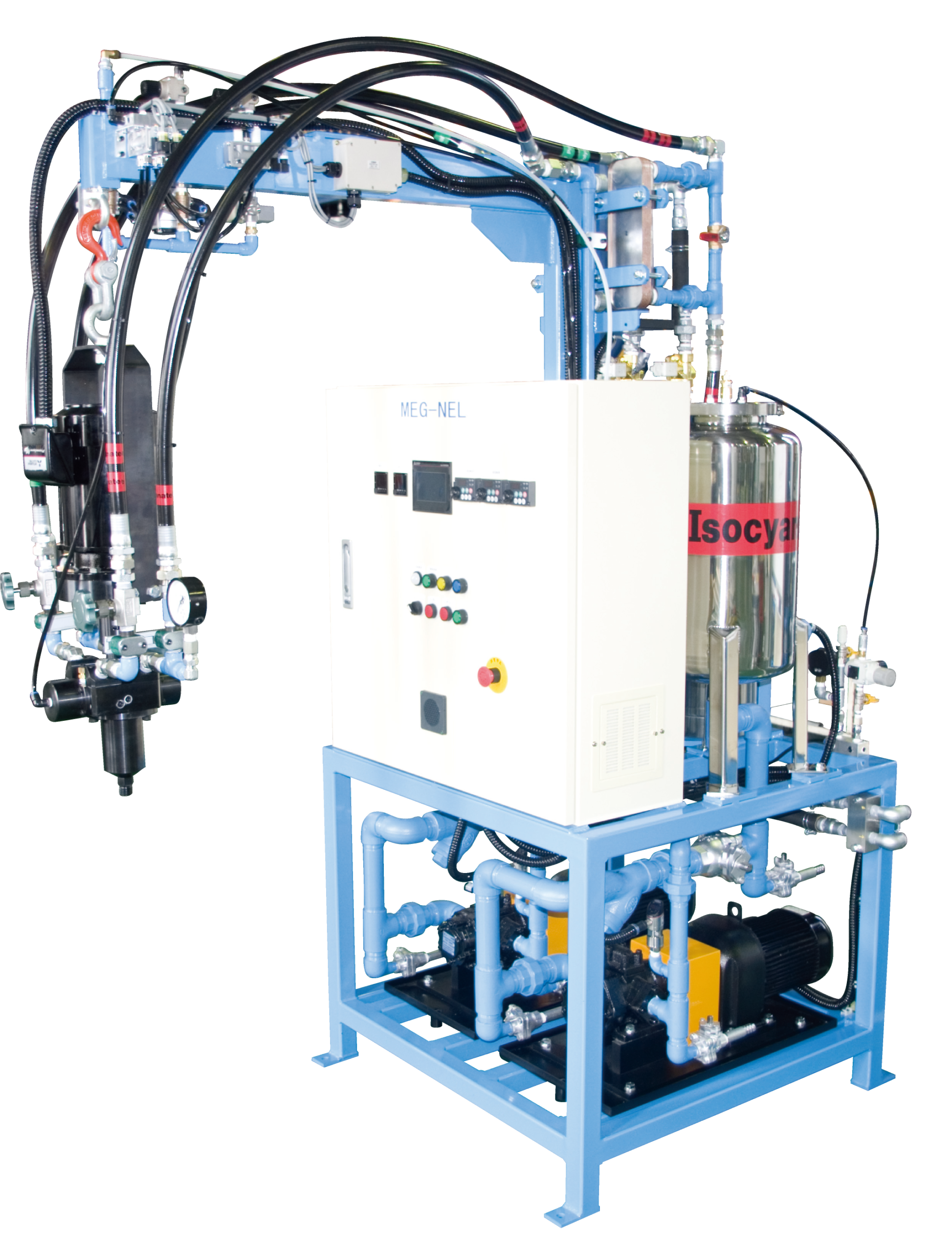

MEG-NE型の機器構成は、定評のある良好な原料混合性能を有するMARK-LB型2成分電動モーター駆動式ミキシングヘッド1式（または、エアーミキシング式ミキシングヘッドMARK-AM型2成分）、高精度メタリングユニット×1式、SUS製原料タンク（容量30L×2基）、SUS製ソルベントタンク（容量10L×1基）、メンテナンス時期通知機能「みえる化システム」を装備したコントロールパネル×1基、常時原料温度を一定かつ正確にコントロールできる原料温度調節装置×1基によって構成されています。
MEG-NE型の機器の構成は、定評のある良好な原料の混合機能を有するMARK-LB型2成分式電動モートル駆動式ミキシングヘッド1式（又は、MARK-AM型2成分式無駆動エアーミキシングヘッド）と高精度のメタリングユニット1式、及び、SUS製原料タンク（30ℓ容量 2基）とSUS製ソルベントタンク（10ℓ容量1基）、メンテナンス時期通知機能をみえる化したシステムを導入したコントロールパネル1基、及び、常時原料温度を一定に正確にコントロール出来る原料温度調節装置1基によって構成されています。
用途は極めて広く、硬質フォーム、半硬質フォーム、軟質フォーム、マイクロセルウレタン等、様々な製品の生産に適しています。
原料タンク容量は生産使用量によって変更可能です。（50L、100L、200L等）

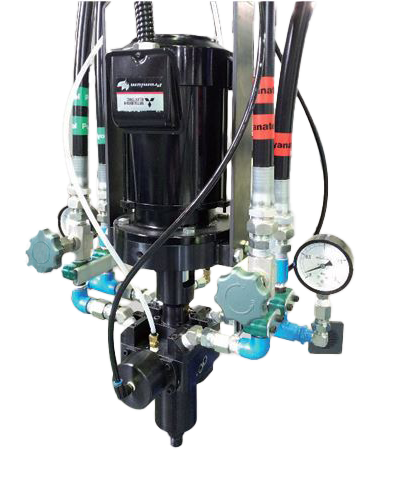

モートル駆動式ミキシングローター方式

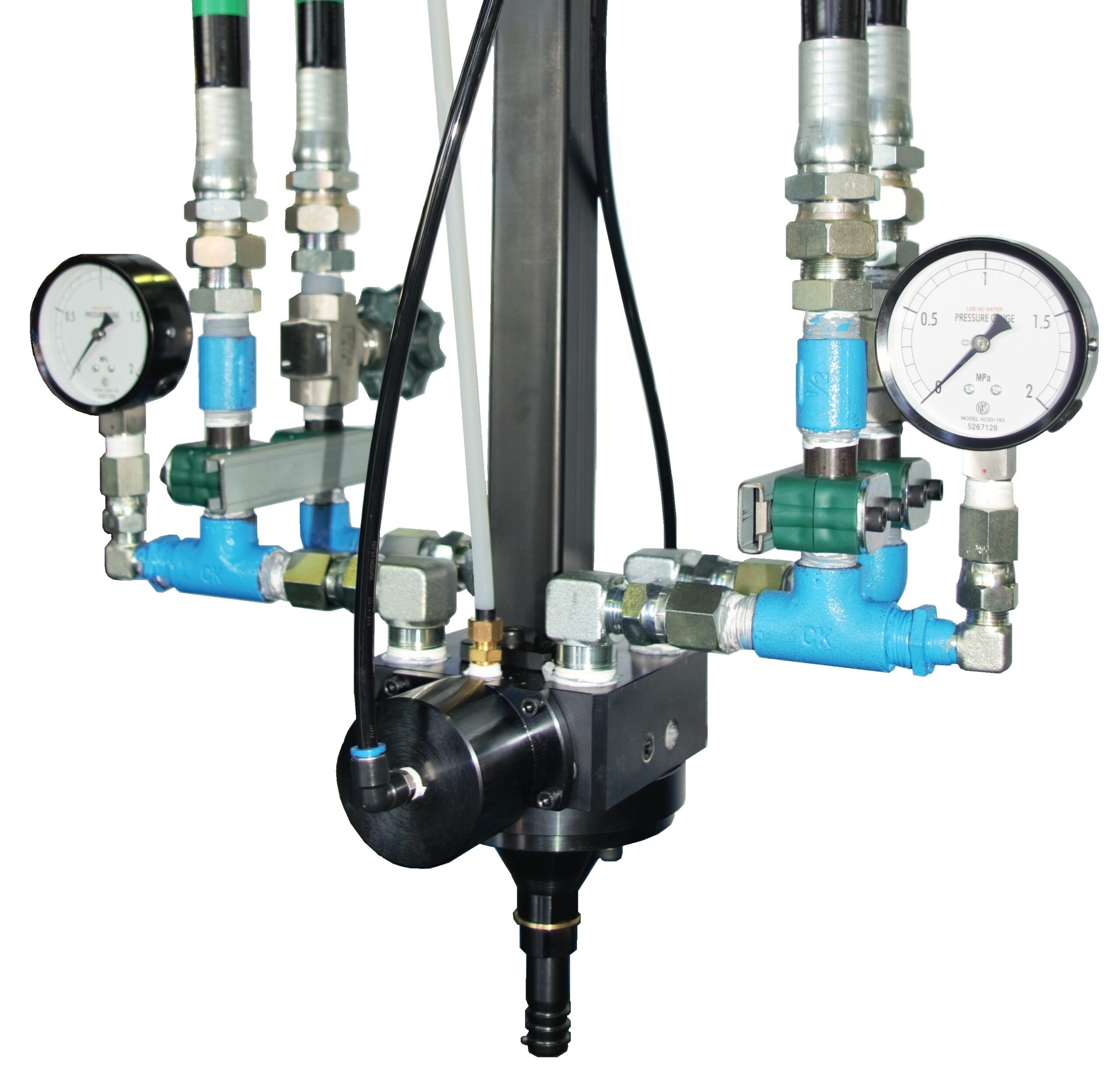

無駆動式エアーミキシング方式
ストロングポイント
MARK-LB型モートル駆動式ミキシングヘッドのストロングポイント
Point01
エアー巻き込みが無く、残液の垂れが少ないミキシングローター及びチャンバー
Point02
低粘度から高粘度までの原料及び粘度差の原料を完全混合できる高性能ミキシングローター形状
Point03
正確な計量吐出を行うエアー駆動式吐出機構
Point04
完全に原料をシール出来る逆流防止装置
Point05
洗浄効果の良いソルベントフラッシュ機構
Point06
簡単な構造のため分解しやすく、掃除及び保守が容易
Point07
消耗使用部品が少ない構造の為、ランニングコストが経済的
MARK-AM型エアーミキシング式ミキシングヘッドのストロングポイント
Point01
断熱材パネル、建材パネルの注入成型に最適な機能を有する
Point02
簡易な構造の為、軽量で、コンパクトな操作及びメンテナンスが容易
Point03
混入エアーの調整により広範囲の原料特性に適合可能
Point04
良好な原料混合ができる高機能の特殊固定式エアーミキサー構造
Point05
駆動部分が少ない為、消耗部品のランニングコストが安い
原料フローシート・寸法図

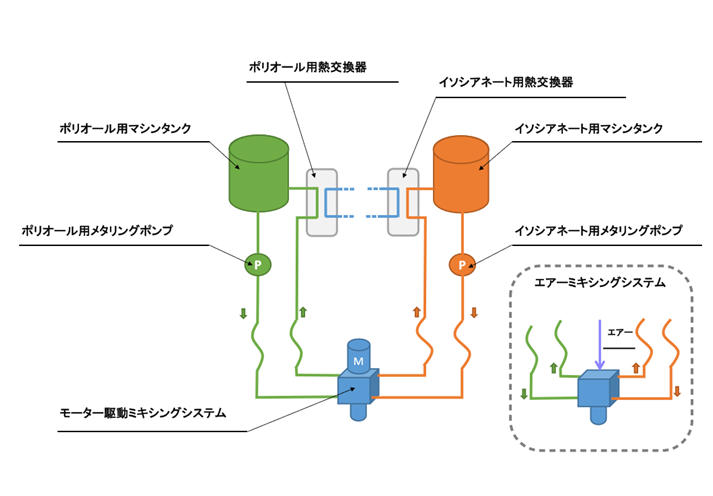

MEG-NE型フローシート及び寸法図

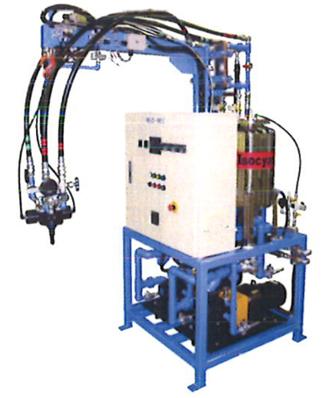

型式図
MEG-NE型の機種と吐出能力
| 型式 | ポリオール：イソシアネート 100：100 | |
| 最小吐出量 (ℓ/Min) | 最大吐出量 (ℓ/Min) | |
| MEG-NE-6 | 1.5ℓ/Min | 6.0ℓ/Min |
| MEG-NE-12 | 3.0ℓ/Min | 12.0ℓ/Min |
| MEG-NE-24 | 6.0ℓ/Min | 24.0ℓ/Min |
| MEG-NE-48 | 12.0ℓ/Min | 48.0ℓ/Min |
